Комплексы измерительно-вычислительные "ОКТОПУС-Л" ("OСTOPUS-L")

Назначение

Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (ИВК) предназначены для преобразования измеряемого параметра: давления, температуры, плотности, расхода, компонентного состава и влагосодержания транспортируемой жидкости или газа с последующим расчетом объема и массы. .

Описание

Принцип действия ИВК заключается в измерении и преобразовании сигналов, поступающих от объемных и массовых счетчиков-расходомеров, влагомеров и измерительных преобразователей плотности, вязкости, давления, разности давлений, температуры и любых других параметров потока жидкостей и газов, а также сигналов, поступающих от термоэлектрических преобразователей по ГОСТ 6616-94 и термопреобразователей сопротивления по ГОСТ 6651-2009.

ИВК представляют собой двухуровневую компьютерную систему для преобразования параметров, а также предоставления оперативных, сменных, суточных отчетов, партийных о количестве и качестве перекаченных жидкостей и газов.

ИВК применяются в составе систем измерений количества и показателей качества жидкостей (нефть, нефтепродукты, вода и др.), газов и смесей и служат для:

- измерения, преобразования, регистрации, обработки, контроля, хранения и индикации параметров технологического процесса в реальном масштабе времени;

- вычисления теплоты сгорания, относительной плотности, числа Воббе и энергосодержания природного газа по ГОСТ 31369-2008 и ГОСТ Р 8.740-2011;

- вычисления объемного расхода (объема) природного и попутного нефтяного газа, приведенного к стандартным условиям, по методу переменного перепада давления в соответствии с алгоритмами расчёта согласно ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.4-2005 и ГОСТ 8.586.5-2005 и осредняющих трубках «ANNUBAR DIAMOND П+», «ANNUBAR 285», «ANNUBAR 485», «ANNUBAR 585» в соответствии с МИ 2667-2011;

- вычисления массового расхода (массы) нефти и нефтепродуктов, жидких углеводородных сред в соответствии с ГОСТ Р 8.595-2004 по результатам измерений кориолисовыми (массовыми) измерительными преобразователями расхода, турбинными или ультразвуковыми измерительными преобразователями расхода в комплекте с измерительными преобразователями плотности, влагосодержания, давления и температуры, либо по результатам измерений плотности и влагосодержания в лабораторных условиях; приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред в соответствии с ГОСТ Р 8.595-2004;

- вычисления массового расхода (массы) однофазных и однородных по физическим свойствам жидкостей по результатам измерений кориолисовыми (массовыми) измерительными преобразователями расхода, а также объемного расхода (объема) однофазных и однородных по физическим свойствам жидкостей по результатам измерений объемными преобразователями расхода;

- выполнения поверки измерительных преобразователей расхода, трубопоршневых поверочных установок 2 разряда с использованием передвижных трубопоршневых поверочных установок 1 разряда и компакт-пруверов.

ВЕРНО

Филиал ООО «Корпорация ИМС» з г. Твери - «ИМС-Тверь»

ИВК осуществляют приведение объемного расхода (объема) природного и попутного нефтяного газов при рабочих условиях к стандартным условиям в соответствии с ГОСТ 2939-63 путем автоматической электронной коррекции показаний измерительных преобразователей расхода: вихревых, турбинных, ротационных, ультразвуковых по температуре и давлению измеряемой среды (природного и попутного нефтяного газов), коэффициенту сжимаемости измеряемой среды (природного газа) в соответствии с ГОСТ Р 8.740-2011 для измерительных преобразователей расхода: вихревых, ротационных и турбинных.

Расчет физических свойств природного газа проводится согласно ГОСТ 30319.0-96, ГОСТ 30319.1-96, ГОСТ 30319.2-96 и ГОСТ 30319.3-96. Коэффициент сжимаемости природного газа рассчитывается любым из четырех методов в соответствии с ГОСТ 30319.2-96: модифицированный метод Т1Х19мод., модифицированное уравнение состояния GERG-91 мод., уравнение состояния ВНИЦ СМВ, уравнение состояния AGA8-92DC.

Расчет физических свойств попутного нефтяного газа проводится согласно ГСССДМР 113-03.

Обеспечивается одновременный учёт различных сред (газ, вода, воздух и т.п) с фиксацией показателей в независимых сумматорах (станциях). Для каждой станции доступна функция своего пробоотбора, подключение плотномеров, влагомеров, вискозиметров (по 2-м ветвям качества).

ИбК обеспечивают расчет массы нетто с формированием данных для паспортов качества и актов приема-сдачи (опционально).

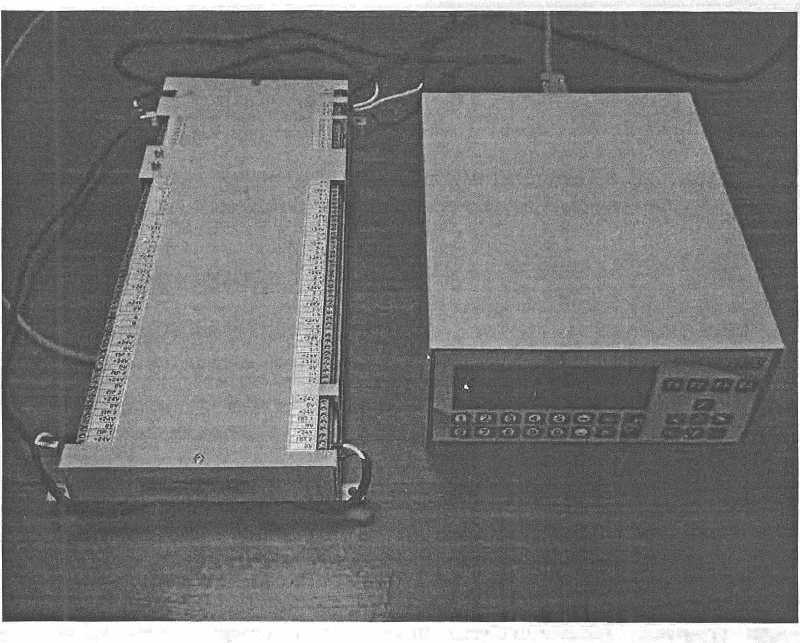

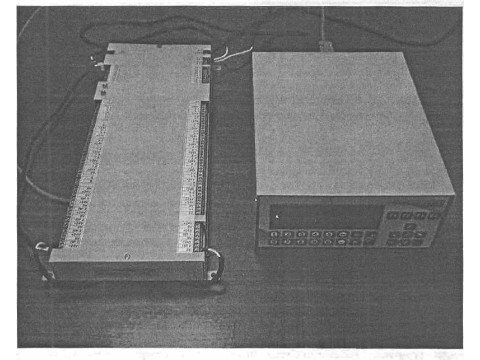

Рисунок 1 - Фотография общего вида ИВК

ИВК оснащен аппаратным механизмом хранения нарастающих значений объема и массы для каждой станции (сумматора). Механизм обеспечивает возможность доступа к нарастающим значениям даже при отказе основного блока ИВК. Просмотр значений осуществляется на экране ИВК при нажатии специальной кнопки показа. Опционально механизм может отсутствовать в поставке.

ИВК включает в себя:

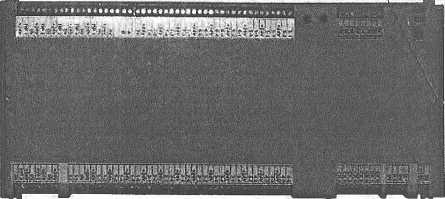

- устройство сопряжения с объектом (УСО) (возможно подключение нескольких У СО к одному БОИ с удалением У СО на расстояние до одного километра);

- блок обработки информации (БОИ) с прикладным программным обеспечением.

БОИ выпускается как в специальном корпусе так и в виде панельного компьютера;

- графическую панель (опционально).

Возможен выпуск ИВК с расположением БОИ и блоков УСО на шасси. При этом количество блоков УСО может варьироваться в зависимости от потребности.

Конструктивно УСО может применяться как во взрывобезопасной зоне, так и во взрывоопасной зоне (при изготовлении ИВК в соответствующем корпусе).

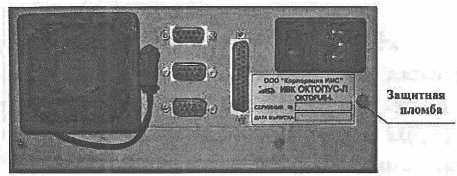

Рисунок 2 - Схема пломбирования ИВК

Защитная пломба

Программное обеспечение

Программное обеспечение (ПО) осуществляет реализацию функций ИВК. ПО ИВК является встроенным и разделено на метрологически значимую и метрологически незначимую части.

Таблица! - Идентификационные данные

Уровень защиты метрологически значимой части программного обеспечения комплексов измерительно-вычислительных «ОКТОПУС-Л» («OCTOPUS-L») от преднамеренных изменений - «высокий» согласно Р 50.2.077-2014.

ПО ИВК защищено от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных путем введения паролей, разграничения уровня доступа, механическим опломбированием. Доступ к метрологически значимой части ПО ИВК для пользователя закрыт. Допускается организация разграничения доступа с использованием электронных ключей.

Технические характеристики

Пределы допускаемой основной погрешности при измерении входных сигналов:

а) абсолютная погрешность:

1) сигналов постоянного тока, мА                                    ±0,015

2) периода выходного сигнала преобразователей плотности, мкс ±0,005 б) относительная погрешность:

1) периода выходного сигнала преобразователей плотности, %        ±0,0015

2) количества импульсов от ПР и МР, %                            ±0,005

3) количества импульсов от ПР и МР за интервал времени, %

4) отношения количества импульсов, %

Пределы допускаемой относительной погрешности ИВК во всем диапазоне входных сигналов и условий эксплуатации при преобразовании входных сигналов в значения величин:

- объем (жидкости), %

- массу «брутто» для ПР и ПП, %

- массу «брутто» для массового расходомера (МР), %

- коэффициент преобразования ПР, %                                   ±0,025

- коэффициент преобразования МР, %                                  ±0,025

- объем газа, приведенный к стандартным условиям, %

Пределы допускаемой относительной погрешности ИВК при измерении

интервала времени, %

Дополнительная погрешность измерения входных сигналов при отклонении температуры окружающей среды от нормальной в диапазоне от ±10°С до ±35°С составляет 0,5 основной погрешности на каждые 10 °C.

Технические характеристики (при использовании одного УСО)*: а) аналоговые входы:

1) количество

2) количество аналого-цифровых преобразователей (АЦП)

3) разрядность АЦП, двоичных разрядов

4) способ преобразования                                   сигма - дельта

б) диапазоны входных сигналов:

1) постоянный ток, мА

в) импульсные входы (для подключения преобразователей расхода (ПР):

1) количество

г) диапазоны параметров входного сигнала от ПР:

1) частота, Гц                                                         0,1-10000

2) амплитуда, В

д) частотные входы (для подключения преобразователей плотности (ПП):

1) количество

е) диапазоны входных сигналов ПП:

1) частота, Гц                                                          600-1700

2) амплитуда, В

Л

При применении двух и более УСО количество входов увеличивается пропорционально количеству УСО

ж) дискретные входы (для подключения детекторов трубопоршневой поверочной установки (ТПУ):

2) тип сигнала                                     открытый коллектор

Технические характеристики модуля выхода частотного сигнала:

- количество каналов                                                       1

- частота, Гц                                                           0,1 -10 ООО

- тип сигнала                        *                 открытый коллектор

Напряжение питания ИВК «ОКТОПУС-Л» («OCTOPUS-L»):

Знак утверждения типа

наносится на лицевую часть ИВК в правом верхнем углу способом шелкографии и на титульный лист руководства по эксплуатации в правом нижнем углу типографским способом.

Комплектность

В комплект поставки входят:

- Комплекс измерительно-вычислительный «ОКТОПУС-Л» («OCTOPUS-L»);

- «Комплексы измерительно-вычислительные «ОКТОГГУС-Л» («OCTOPUS-L»). Формуляр МС 2000.00.003 ФО»;

- «Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Руководство по эксплуатации МС 2000.00.003 РЭ»;

- «Инструкция. ГСИ. Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Методика поверки. МП 0177-2-2014»;

- упаковка.

Поверка

осуществляется в соответствии с документом МП 0177-2-2014 «Инструкция. ГСИ. Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 09 сентября 2014 г.

В перечень основного поверочного оборудования входят:

-устройство для поверки вторичной аппаратуры для узлов учета нефти и нефтепродуктов «УПВА», зарегистрировано в Государственном реестре средств измерений под №20103-00; либо устройство для поверки вторичной аппаратуры «УПВА-Т», зарегистрировано в Государственном реестре средств измерений под №39214-08;

-термометр метеорологический стеклянный ГОСТ 112-78, диапазон измерений от 0 до 100 °C;

-психрометр аспирационный по ТУ 52-07-ГРПИ-405-132-001-92.

-генератор сигналов низкочастотный ГЗ-102, диапазон частот от 20Гц до 200кГц, ГОСТ 22261-94;

-частотомер электронно-счетный 43-33, диапазон измеряемых частот от 10 Гц до 10 МГц, Е32.721.092.ТУ;

-счетчик программный реверсивный Ф5007, диапазон частот входных-сигналов от 10 Гц до 1 МГц, ТУ 25-04-2271-73;

-магазин сопротивлений типа Р-33, кт. 0.2, ТУ 25-04.296-75;

- образцовая катушка сопротивления 100 Ом типа Р331, кт. 0.01, ТУ 25-04-3084-76;

- универсальный вольтметр В7-16, диапазон измерений от 0 до 1000 В, ТУ 2.710.002;

-делитель частоты Ф5093, диапазон частот от 10 Гц до 10 МГц, ТУ 25-04-3084-76.

Сведения о методах измерений

«Комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Руководство по эксплуатации. МС 2000.00.003 РЭ».

Нормативные документы

ГОСТ 8.022-91 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1x10 в минус 16 ст. до 30 А

ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты

ТУ 4012-004-11414740-2014 (ТУ 4012-004-11414740-09) Комплексы измерительновычислительные «ОКТОПУС-Л» («OCTOPUS-L»). Технические условия
